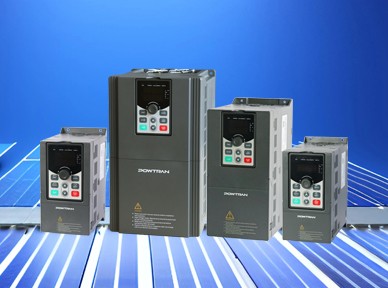

PI550-S/PI550A1-S系列
光伏水泵專用變頻器
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載
普傳科(ke)技PI550-S/PI550A1-S系列光伏水泵專用變頻器采用高(gao)精度快速MPPT算法(fa)(fa)，將光伏(fu)陣列(lie)輸出(chu)通過功率點追蹤，驅動(dong)水泵(beng)(beng)電(dian)機(ji)，以滿(man)足(zu)各(ge)種(zhong)揚水應用(yong)需(xu)求(qiu)。光伏(fu)水泵(beng)(beng)專(zhuan)(zhuan)用(yong)變頻器除了(le)支持(chi)光伏(fu)陣列(lie)直流(liu)(liu)輸入外，還(huan)支持(chi)交流(liu)(liu)輸入。當光伏(fu)陣列(lie)輸出(chu)無(wu)(wu)法(fa)(fa)驅動(dong)電(dian)機(ji)或(huo)者(zhe)無(wu)(wu)輸出(chu)時，還(huan)接受電(dian)網(wang)交流(liu)(liu)輸入或(huo)者(zhe)其它交流(liu)(liu)電(dian)機(ji)供(gong)(gong)電(dian)，以滿(man)足(zu)各(ge)種(zhong)應急需(xu)求(qiu)。光伏(fu)水泵(beng)(beng)專(zhuan)(zhuan)用(yong)變頻器提(ti)供(gong)(gong)全(quan)方位保護，提(ti)高電(dian)機(ji)及水泵(beng)(beng)使用(yong)壽(shou)命。
|
項目 |
功能 |
規范 |
||
|
電(dian)源 |
額定交流電壓頻(pin)率和等級(ji) |
單相220V±10%，50/60Hz±5% 三相220V±10%，50/60Hz±5% 三(san)相380V±10%，50/60Hz±5% |
||
|
推薦光伏輸(shu)入直流電壓范圍 |
G1/G2：DC 200~440V; G3:DC 350~780V |
|||
|
控制性能 |
控制(zhi)系統 |
基于DSP的(de)高性能矢量控制變(bian)頻器 |
||
|
控制方法 |
V/F控制、無(wu)PG矢量控制 |
|||
|
自動(dong)轉矩提升功能 |
實現V/F控制(zhi)方式下低頻(pin)率（1Hz）大(da)輸出轉矩控制(zhi) |
|||
|
加減速控制 |
直線(xian)或S曲(qu)線(xian)加(jia)(jia)減(jian)速方式。四種加(jia)(jia)減(jian)速時間(jian)，加(jia)(jia)減(jian)速時間(jian)范圍0.0~6500.0s |
|||
|
V/F曲線方式 |
線性(xing)，平方根多次(ci)冪，用戶(hu)自定(ding)義(yi)V/F曲線 |
|||
|
過(guo)載(zai)能(neng)力 |
G型：額定(ding)電流150%-1分鐘，額定(ding)電流180%-2秒 |
|||
|
最(zui)高頻率(lv) |
矢量控(kong)制：0-300Hz V/F控(kong)制：0~3200Hz |
|||
|
載(zai)波頻(pin)率 |
0.5~16kHz;可根據負載特性，自動調整載波頻率 |
|||
|
輸入(ru)頻率分辨率 |
數字(zi)設定(ding)(ding)：0.01Hz 模(mo)擬設定(ding)(ding)：最高頻率×0.1% |
|||
|
啟動轉(zhuan)矩(ju) |
G型機(ji)：0.5Hz/150%(無PG矢量控制) |
|||
|
調速范圍 |
1：100（無PG矢(shi)量控制） |
|||
|
穩速精度 |
無PG矢量控制：≤±0.5%（額(e)定同步轉速） |
|||
|
轉矩(ju)響應 |
≤40ms（無PG矢量控制） |
|||
|
轉矩提(ti)升(sheng) |
自動(dong)轉矩提升；手動(dong)轉矩提升0.1%~30.0% |
|||
|
直流(liu)制動 |
直(zhi)流(liu)制(zhi)(zhi)動頻率(lv)：0.00Hz~最大頻率(lv)，制(zhi)(zhi)動時(shi)間(jian)：0.0~100.0秒，制(zhi)(zhi)動動作電流(liu)值：0.0%~100.0% |
|||
|
點動控制 |
點動(dong)頻率范圍(wei)：0.00Hz~最(zui)大頻率；點動(dong)加減速時間0.0s~6500.0s |
|||
|
多段速運行 |
通過控制端子(zi)實現(xian)最多16段速運行 |
|||
|
內置PID |
可方便實現過程控(kong)制閉環(huan)控(kong)制系統 |
|||
|
自動電壓調整(zheng)（AVR） |
當電網電壓(ya)變化時，能自(zi)動保持輸出(chu)電壓(ya)恒定 |
|||
|
轉矩限定與控制
|
“挖土機”特性，對(dui)運行器件轉矩自動限(xian)制(zhi)，防(fang)止頻繁過流跳(tiao)閘；閉環矢量模(mo)式可實(shi)現轉矩控(kong)制(zhi) |
|||
|
個(ge)性化功(gong)能 |
上電外圍設備安全(quan)自(zi)檢 |
可實現(xian)上(shang)電(dian)對(dui)外圍設備(bei)進行安全檢測如接地、短路等 |
||
|
共(gong)直流(liu)母(mu)線功能 |
可實現多臺變頻(pin)器共用直流(liu)母線的功能 |
|||
|
逐波限流功(gong)能 |
內置逐波限(xian)流算法，減少(shao)變頻器報過流概率，提高整機抗干擾(rao)能力 |
|||
|
定(ding)時控制(zhi) |
定時控制功(gong)能：設定時間最大6500分鐘 |
|||
|
運行(xing) |
輸入信號 |
運行方(fang)法(fa) |
鍵(jian)盤/端子/通訊(xun) |
|
|
頻(pin)率設定(ding) |
10種頻率設定方(fang)式，包括DC 0~10V、-10~+10V范(fan)圍(wei)可調整(zheng)；DC 0~20mA 范(fan)圍(wei)可調整(zheng)，面板編碼(ma)器等 |
|||
|
啟動(dong)信號 |
正轉(zhuan)，反轉(zhuan) |
|||
|
多段速(su)度(du) |
最多可以設定16段速度(du)（使用(yong)多功能端子(zi)或者程(cheng)序運行） |
|||
|
緊急停止 |
中(zhong)斷(duan)控制器(qi)的輸(shu)出(chu) |
|||
|
擺頻運(yun)行(xing) |
過程控制運(yun)行 |
|||
|
故障(zhang)復位(wei) |
當保(bao)護功能處(chu)于(yu)有效狀(zhuang)態(tai)時，可以自動(dong)或手動(dong)復位故障狀(zhuang)態(tai) |
|||
|
PID反饋信號 |
包括DC 0~10V，DC 0~20mA |
|||
|
輸(shu)出信(xin)號 |
運行狀態 |
電機狀態顯(xian)示，停止，加減速(su)，勻速(su)，程序運(yun)行狀態 |
||
|
故障輸出 |
觸點容量：常(chang)閉觸點3A/AC 250V；常(chang)開觸點 5A/AC 250V;1A/DC 30V |
|||
|
模擬輸出 |
兩路模(mo)擬(ni)輸(shu)出(chu)，可(ke)以選擇(ze)頻率(lv)、電流、電壓等16種信(xin)號(hao)，輸(shu)出(chu)信(xin)號(hao)范圍在0~10V/0~20mA內可(ke)任意(yi)設(she)定。 |
|||
|
輸出信號 |
多達4路(lu)輸出(chu)信(xin)號，每路(lu)有40種(zhong)信(xin)號可(ke)供選(xuan)擇 |
|||
|
運行功能 |
限(xian)制頻(pin)率，回避頻(pin)率，轉差補償，反轉保護(hu)，自(zi)整定，PID控制 |
|||
|
直流電流制動(dong) |
內(nei)置PID調節制(zhi)動電流，在不過流的(de)前提下，保證足夠的(de)制(zhi)動轉矩 |
|||
|
運行命(ming)令通道 |
三(san)種(zhong)(zhong)通(tong)道：操(cao)作(zuo)面板給(gei)(gei)定、控制端(duan)子給(gei)(gei)定、串行通(tong)訊口給(gei)(gei)定。可通(tong)過多種(zhong)(zhong)方(fang)式(shi)切換 |
|||
|
頻率源 |
共(gong)有10種頻率(lv)源(yuan)：數字給(gei)定(ding)、模擬電壓給(gei)定(ding)、模擬電流給(gei)定(ding)、多段速給(gei)定(ding)、串行口給(gei)定(ding)，可通過多種方式切換。 |
|||
|
輸入端子(zi) |
8個數字輸(shu)入(ru)(ru)端子(zi)，可兼容有源(yuan)PNP或NPN輸(shu)入(ru)(ru)方式，其(qi)中一個可做高速脈沖輸(shu)入(ru)(ru)（0~100kHz方波(bo)）；三個模擬量輸(shu)入(ru)(ru)端子(zi)，其(qi)中AI1和AI2可選擇0~10V或0~20mA輸(shu)入(ru)(ru)，A3電(dian)壓(ya)為(wei)-10V~+10V輸(shu)入(ru)(ru) |
|||
|
輸出端(duan)子 |
兩個(ge)數字式輸(shu)(shu)出(chu)端(duan)子，其中一個(ge)可(ke)做高速脈(mo)沖輸(shu)(shu)出(chu)（0~100kHz方波）；一個(ge)繼電器輸(shu)(shu)出(chu)端(duan)子；兩個(ge)模擬輸(shu)(shu)出(chu)端(duan)子，分(fen)別可(ke)選0~20mA或0~10V，可(ke)實(shi)現(xian)設定(ding)頻(pin)率、輸(shu)(shu)出(chu)頻(pin)率、轉速等物(wu)理量(liang)的輸(shu)(shu)出(chu)。 |
|||
|
保護功(gong)能 |
變頻器保護 |
過(guo)(guo)壓(ya)(ya)保護(hu)，欠壓(ya)(ya)保護(hu)，過(guo)(guo)流(liu)保護(hu)，過(guo)(guo)載保護(hu)，過(guo)(guo)熱保護(hu)，過(guo)(guo)流(liu)失速(su)保護(hu)，過(guo)(guo)壓(ya)(ya)失速(su)保護(hu)，缺(que)相保護(hu)（可選功能(neng)），外部故障，通(tong)訊錯誤，PID反饋信號異常，PG故障 |
||
|
IGBT溫(wen)度顯(xian)示(shi) |
顯示(shi)當(dang)前(qian)IGBT溫(wen)度(du) |
|||
|
變頻(pin)器風扇控制 |
可設定 |
|||
|
瞬間掉電(dian)再起(qi)動 |
小于15毫(hao)秒：連續運行 大于15毫(hao)秒：自動(dong)(dong)檢測電機轉速，瞬(shun)間掉電再啟(qi)動(dong)(dong) |
|||
|
轉速(su)起(qi)動(dong)追蹤方式 |
變頻器啟動(dong)時自(zi)動(dong)追蹤電機(ji)轉速(su) |
|||
|
參數保護功能 |
通(tong)過設定管理(li)員密(mi)碼和解(jie)碼，保護變頻(pin)器參數(shu) |
|||
|
顯(xian)示 |
LED/OLED顯(xian)示鍵(jian)盤 |
運行信息 |
監視(shi)對象(xiang)包(bao)括(kuo)：運行頻率(lv)，設定頻率(lv)，母線電(dian)(dian)壓，輸(shu)(shu)(shu)出(chu)電(dian)(dian)壓，輸(shu)(shu)(shu)出(chu)電(dian)(dian)流，輸(shu)(shu)(shu)出(chu)功率(lv)，輸(shu)(shu)(shu)出(chu)轉矩，輸(shu)(shu)(shu)入端(duan)子(zi)狀態(tai)，輸(shu)(shu)(shu)出(chu)端(duan)子(zi)狀態(tai)，模擬量AI1值(zhi)，模擬量AI2值(zhi)，電(dian)(dian)機實際運行速(su)度， |
|
|
錯誤信息 |
最多保存有3個錯誤信息，可以(yi)查詢(xun)故障(zhang)發生時刻的故障(zhang)類(lei)型、電(dian)壓、電(dian)流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示(shi)參數(shu) |
|||
|
OLED顯(xian)示 |
可選件，中/英文(wen)提示操作內容 |
|||
|
參(can)數拷(kao)貝 |
可上傳和(he)下傳變(bian)頻器的功能代碼信息，實現快速參數復制 |
|||
|
按鍵鎖定和功能選擇 |
實現按鍵部(bu)分(fen)或(huo)全部(bu)鎖定(ding)，定(ding)義部(bu)分(fen)按鍵的作用范圍，以防止誤(wu)操作 |
|||
|
通訊 |
RS485 |
內置(zhi)485 |
||
|
環(huan)境 |
環(huan)境溫度 |
-10℃~40℃（環境溫度在40℃~50℃，請降額使用） |
||
|
儲存溫度(du) |
-20℃~65℃ |
|||
|
環境濕度 |
小(xiao)于90%R.H，無水珠凝結(jie) |
|||
|
振動(dong) |
5.9m/s2(=0.6g) |
|||
|
應用(yong)地點 |
室內，不(bu)受陽光直(zhi)曬，腐蝕性氣體、無(wu)塵埃、可(ke)燃性氣體、油(you)霧、水蒸汽(qi)、滴水或鹽份等 |
|||
|
海拔高度 |
低于(yu)1000m |
|||
|
污(wu)染等級 |
2 |
|||
|
防護等級(ji) |
IP20 |
|||
|
產品(pin)標準 |
產品執(zhi)行(xing)安規標準(zhun) |
IEC61800-5-1:2007 |
||
|
產品執行EMC標準 |
IEC61800-3：2005 |
|||
|
冷卻方法 |
強制風(feng)冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后(hou)，請降(jiang)額(e)使用，按照1℃降(jiang)額(e)3%的比(bi)例降(jiang)額(e)。不建議(yi)在50℃以上的環境中使用變頻器。
（2）防止(zhi)電磁干擾、遠離干擾源。
（3）防止(zhi)水(shui)滴(di)、蒸(zheng)汽、粉塵(chen)、灰塵(chen)、棉絮(xu)、金屬細(xi)粉的侵入(ru)。
（4）防止油、鹽(yan)及腐蝕性氣(qi)體侵入(ru)。
（5）避免(mian)震動。最大振幅(fu)不超過5.9m/s(0.6g)。
（6）避免(mian)高溫多濕且無雨水滴(di)淋，相對濕度(du)小(xiao)于90%RH，不允許結露。在存(cun)在腐蝕性(xing)氣(qi)體的空間中，最大相對濕度(du)不能(neng)超(chao)過60%。
（7）海(hai)拔高度(du)。
（8）禁止在易燃性、可燃性、爆(bao)炸性氣體、液體或固體的危險(xian)環境中使用。
◆ 內置高精度光伏陣列最大功率點跟蹤MPPT算法
◆ 干運行狀態監測、處理
◆ 蓄水池水位控制
◆ 兼容直流/交流兩種輸入
◆ LED顯(xian)示(shi)實時系統狀態與(yu)參數
◆ 基于RS485的實時遠程監(jian)控系統
◆ 快速安裝設計，無需額外維護
◆ 內置全方位保護(hu)及診(zhen)斷機(ji)制
◆ 具有交直(zhi)流(liu)自動切換功能(neng)
◆ 通(tong)過PI550-S和PI550A1-S太(tai)陽能逆變器(qi)的自動開關(guan)，可以(yi)實現直流(liu)與(yu)交流(liu)的自動切換
◆ 內(nei)置RS485通訊(xun)功能
◆ 外(wai)接GPRS設(she)備可選，用(yong)于(yu)遠程監控和參(can)數設(she)置
