一(yi)、概述
皮帶(dai)輸(shu)送機，是運用皮帶(dai)的(de)無極(ji)運動運輸(shu)物料的(de)機械設備。廣(guang)泛用于礦山、港口等的(de)生產(chan)作業(ye)，根據用戶產(chan)量及輸(shu)送量的(de)要求、通(tong)常需要對皮帶(dai)運行(xing)(xing)速(su)度進(jin)行(xing)(xing)調整。而變頻(pin)器具有操控簡單、調速(su)方便、保(bao)護功(gong)能完善，因此在皮帶(dai)機上可以得到(dao)很好(hao)的(de)應(ying)用。
二、現場簡介(jie)

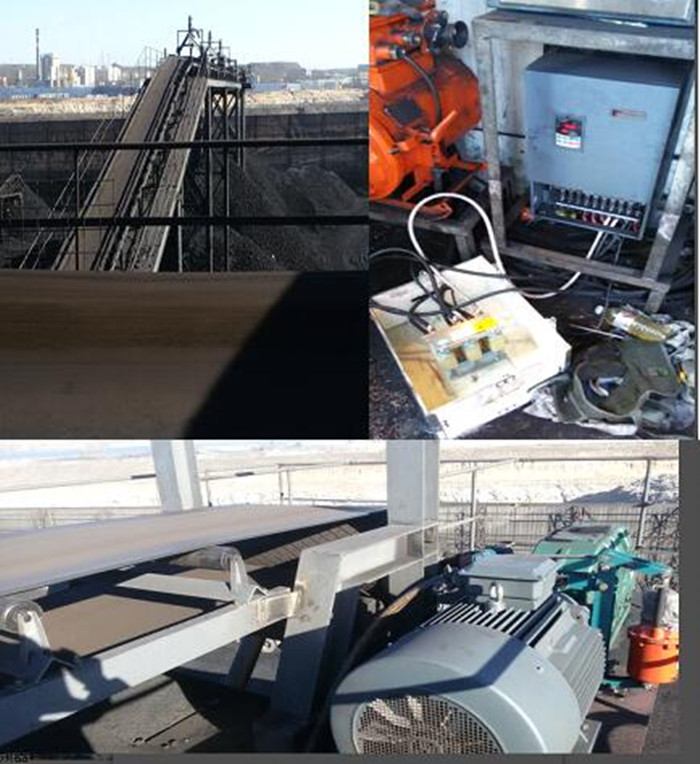

該現(xian)場是一個煤(mei)礦，1990年(nian)(nian)5月(yue)開(kai)始建礦，初期設計規(gui)模為30萬噸/年(nian)(nian)。1999年(nian)(nian)由神華神東多(duo)經公司接收，并進行了(le)兩(liang)次技改，生(sheng)產能力得到(dao)較(jiao)大提高。主(zhu)要經營(ying)煤(mei)炭開(kai)采及銷售。現(xian)場是通(tong)過(guo)皮帶機來把篩(shai)選好的(de)煤(mei)送(song)到(dao)煤(mei)場。現(xian)場圖片如下：
三、設備情況

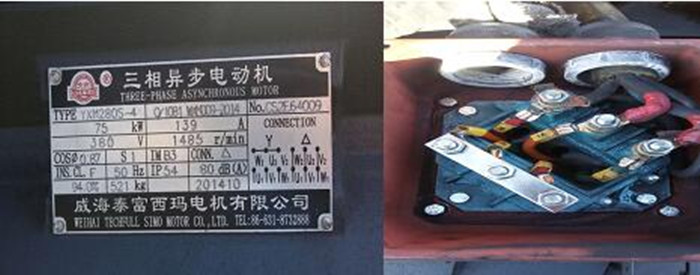

該傳送帶(dai)(dai)長度(du)約70M，拖(tuo)動電(dian)(dian)(dian)機(ji)為(wei)75KW380V4極電(dian)(dian)(dian)機(ji)（型號(hao)YXM280S-4），經減(jian)速機(ji)連(lian)接(jie)拖(tuo)動皮(pi)帶(dai)(dai)運行，減(jian)速比為(wei)31.5：1。供電(dian)(dian)(dian)電(dian)(dian)(dian)源為(wei)三相660V50Hz，咨詢(xun)電(dian)(dian)(dian)機(ji)生產廠、通過更(geng)改電(dian)(dian)(dian)機(ji)接(jie)線(xian)方式，將電(dian)(dian)(dian)機(ji)改為(wei)使用660V電(dian)(dian)(dian)源。電(dian)(dian)(dian)機(ji)銘牌數(shu)據及(ji)接(jie)線(xian)方式如下圖(tu)：
四、變頻器選(xuan)型

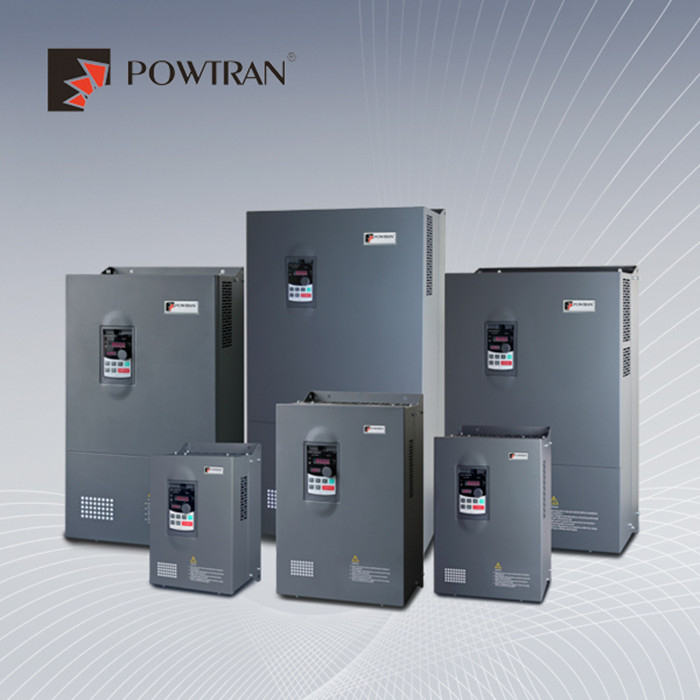

了解(jie)該現場原先使用的(de)55KW電機(ji)，由(you)于產量(liang)要求提高、電機(ji)增大到75KW，由(you)于電機(ji)已經增容，再加(jia)上較高的(de)減速比，基(ji)本再不會出現超負(fu)荷運行，正常匹配變頻(pin)器選(xuan)同功率G系列即可，變頻(pin)器型號為(wei)PI9230 075G6。
五、現場調試(shi)
現場電壓為680V且波動不大(da)比較穩(wen)定，皮帶機運行方式為連(lian)續運行。修(xiu)改(gai)變頻器(qi)參數：
; 將減減速(su)時(shi)間設為30S、變(bian)頻器最大頻率及上(shang)限頻率設為60Hz，由(you)于(yu)接線后測(ce)試電機(ji)方向反了，通過更(geng)改F0.24來(lai)更(geng)換電機(ji)方向更(geng)為方便(bian)，不用調線。（F0.13=30，F0.14=30，F0.19=60，F0.21=60，F0.24=1）
試(shi)運(yun)(yun)行，出現下述狀況：變頻(pin)器V/F運(yun)(yun)行，15Hz以下運(yun)(yun)行正(zheng)常(chang)，超過(guo)15Hz跳(tiao)(tiao)02/04故(gu)障(zhang)，故(gu)障(zhang)時(shi)顯示電(dian)(dian)(dian)流只有30A左右，調整轉矩提升、載波、處理接地(di)后故(gu)障(zhang)依舊(jiu)，改為無(wu)(wu)感矢(shi)量(liang)運(yun)(yun)行，能運(yun)(yun)行到50Hz，但也跳(tiao)(tiao)02/04故(gu)障(zhang)。在(zai)無(wu)(wu)感矢(shi)量(liang)狀態下，調整載波頻(pin)率后運(yun)(yun)行半個(ge)小(xiao)時(shi)不(bu)跳(tiao)(tiao)故(gu)障(zhang)，但感覺電(dian)(dian)(dian)機(ji)沒勁，50Hz時(shi)測(ce)(ce)輸(shu)出電(dian)(dian)(dian)壓只有490V。脫開電(dian)(dian)(dian)機(ji)接線測(ce)(ce)試(shi)，V/F方(fang)式、運(yun)(yun)行頻(pin)率50Hz 測(ce)(ce)輸(shu)出電(dian)(dian)(dian)壓690V（無(wu)(wu)感矢(shi)量(liang)運(yun)(yun)行時(shi)輸(shu)出電(dian)(dian)(dian)壓500V）；頻(pin)率14.9Hz，V/F運(yun)(yun)行測(ce)(ce)輸(shu)出電(dian)(dian)(dian)壓215V（無(wu)(wu)感矢(shi)量(liang)測(ce)(ce)輸(shu)出電(dian)(dian)(dian)壓150V）。測(ce)(ce)試(shi)結果，不(bu)帶電(dian)(dian)(dian)機(ji) V/F運(yun)(yun)行，輸(shu)出電(dian)(dian)(dian)壓正(zheng)常(chang)（無(wu)(wu)感矢(shi)量(liang)方(fang)式輸(shu)出電(dian)(dian)(dian)壓低已(yi)反饋研發，判斷為軟件問題(ti)，另行處理）。
由于該現場變頻(pin)器(qi)到(dao)電機的接線距離比較遠，大約(yue)在90多米。因此，初(chu)步判斷為輸(shu)出電纜分(fen)布電容比較大，在輸(shu)出電源(yuan)高次諧波的作用下而(er)引起(qi)變頻(pin)器(qi)跳過流，建議(yi)加裝輸(shu)出電抗(kang)器(qi)來(lai)改善和解決此問題。
實(shi)際情況，加裝交流輸出電(dian)抗(kang)器(qi)（OCL-0200）后(hou)，問(wen)題得以(yi)解(jie)決。變頻器(qi)無需調節其他(ta)任何參數，帶電(dian)機運(yun)行正常，并且載波頻率相對高時，電(dian)抗(kang)器(qi)的噪聲相對降低。
六、小結
該現場應用(yong)屬于最簡單(dan)的(de)調速應用(yong)，對于變(bian)頻(pin)(pin)器(qi)來講沒(mei)什么(me)特殊要(yao)求，只(zhi)要(yao)保證長期運行的(de)可靠性、安全(quan)性即可。關鍵點(dian)在交(jiao)流輸出電(dian)抗器(qi)的(de)選(xuan)擇，在這個(ge)現場得到了很(hen)好(hao)地證明，值得學(xue)習和(he)借鑒。再有，現場環(huan)境比較惡劣，已提醒客(ke)戶、后續客(ke)戶會配(pei)柜子將變(bian)頻(pin)(pin)器(qi)安裝在柜內使(shi)用(yong)，防塵、通風，以(yi)改(gai)善(shan)變(bian)頻(pin)(pin)器(qi)使(shi)用(yong)環(huan)境，延(yan)長變(bian)頻(pin)(pin)器(qi)使(shi)用(yong)壽命(ming)。
