一(yi)、 水泵原(yuan)系統概(gai)述：
在供(gong)水(shui)(shui)系統中，恒壓供(gong)水(shui)(shui)是(shi)指通(tong)過(guo)(guo)檢(jian)測管網壓力(li)，在供(gong)水(shui)(shui)網系中用水(shui)(shui)量(liang)(liang)(liang)發生(sheng)(sheng)變(bian)(bian)化時(shi)，而控制出口壓力(li)保(bao)持(chi)在設定(ding)(ding)值不變(bian)(bian)的(de)(de)(de)(de)(de)控制方(fang)(fang)式。一般使(shi)(shi)(shi)用水(shui)(shui)泵時(shi)，選用的(de)(de)(de)(de)(de)設備額定(ding)(ding)流(liu)量(liang)(liang)(liang)通(tong)常都(dou)超過(guo)(guo)實際需要的(de)(de)(de)(de)(de)流(liu)量(liang)(liang)(liang)，而實際用水(shui)(shui)過(guo)(guo)程中所(suo)需的(de)(de)(de)(de)(de)流(liu)量(liang)(liang)(liang)會發生(sheng)(sheng)變(bian)(bian)化，如在樓宇供(gong)水(shui)(shui)中，白天和夜(ye)晚的(de)(de)(de)(de)(de)用水(shui)(shui)量(liang)(liang)(liang)變(bian)(bian)化很大(da)，采用閥(fa)門來調(diao)節(jie)流(liu)量(liang)(liang)(liang)的(de)(de)(de)(de)(de)方(fang)(fang)式使(shi)(shi)(shi)用較(jiao)為(wei)普(pu)遍。雖然方(fang)(fang)法簡單，但這種(zhong)方(fang)(fang)式實際上是(shi)通(tong)過(guo)(guo)人為(wei)增加阻力(li)的(de)(de)(de)(de)(de)辦法達到調(diao)節(jie)的(de)(de)(de)(de)(de)目(mu)的(de)(de)(de)(de)(de)，這種(zhong)節(jie)流(liu)調(diao)節(jie)方(fang)(fang)法浪費了(le)大(da)量(liang)(liang)(liang)的(de)(de)(de)(de)(de)電能，同(tong)時(shi)設備的(de)(de)(de)(de)(de)使(shi)(shi)(shi)用和維(wei)護(hu)成本(ben)較(jiao)高。本(ben)文介紹(shao)利用PI7800變(bian)(bian)頻器內置(zhi)PID功能進行(xing)自動(dong)恒壓供(gong)水(shui)(shui)控制，滿(man)足節(jie)能降耗的(de)(de)(de)(de)(de)要求。
二、變頻器(qi)解決方案
變(bian)(bian)頻(pin)器(qi)(qi)是水(shui)(shui)(shui)泵(beng)電(dian)機(ji)的(de)(de)控制(zhi)設(she)備，能按(an)照水(shui)(shui)(shui)壓(ya)恒(heng)定需要將0～50Hz的(de)(de)頻(pin)率信(xin)號供給水(shui)(shui)(shui)泵(beng)電(dian)機(ji)，調整其(qi)轉(zhuan)速。水(shui)(shui)(shui)壓(ya)由(you)安(an)裝在(zai)管網(wang)的(de)(de)干線上壓(ya)力傳感器(qi)(qi)檢測，并將其(qi)轉(zhuan)化為(wei)4～20mA的(de)(de)電(dian)流信(xin)號，反(fan)饋給變(bian)(bian)頻(pin)器(qi)(qi)。變(bian)(bian)頻(pin)器(qi)(qi)根據(ju)設(she)定的(de)(de)給定值(zhi)和(he)反(fan)饋的(de)(de)實際值(zhi)（變(bian)(bian)頻(pin)器(qi)(qi)控制(zhi)端口IF反(fan)饋），即根據(ju)恒(heng)壓(ya)時(shi)對應的(de)(de)電(dian)壓(ya)設(she)定值(zhi)與從壓(ya)力傳感器(qi)(qi)獲得(de)的(de)(de)反(fan)饋電(dian)流信(xin)號，利用PID控制(zhi)自動調節，改(gai)變(bian)(bian)頻(pin)率輸(shu)出值(zhi)來調節所控制(zhi)的(de)(de)水(shui)(shui)(shui)泵(beng)電(dian)機(ji)轉(zhuan)速，以保證管網(wang)壓(ya)力恒(heng)定要求。

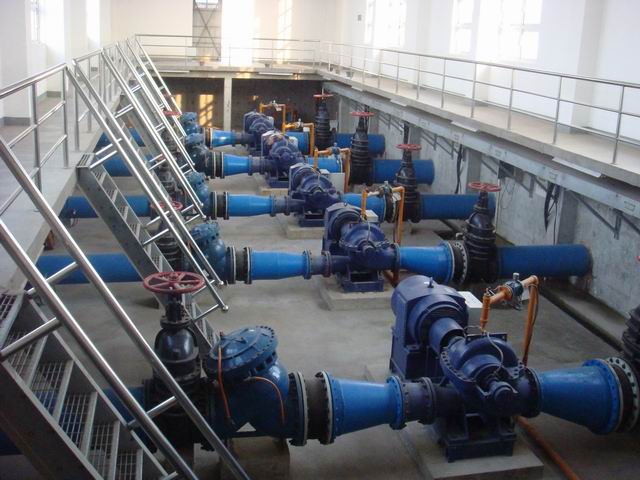

圖（一）生產線(xian)

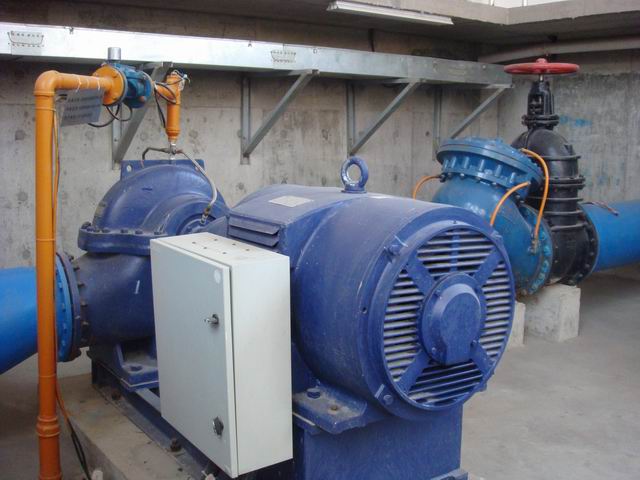

圖（二）負(fu)載：水泵/220KW
圖（三）控制原理圖
三、相應的參數設置(zhi)如下：
F04=7 頻率設(she)置(zhi)方式通過PID調節（接變頻器的(de)端(duan)子是(shi)IF與V3：4到20m）。
F05=3 端(duan)子起動（外部控(kong)制）。
F08=3 VF 提升方式
F09=120S 加速時(shi)間
F10=120S 減速時間
F27=1 停止方式(shi)設定(ding)（0減速停車，1自由(you)停車）
F44=2 轉(zhuan)速追蹤選擇（0無此功能，1掉電(dian)追蹤方(fang)式(shi)(shi)，2起(qi)動追蹤方(fang)式(shi)(shi)）
F61=1 負(fu)載類(lei)型
其中(zhong)F72中(zhong)的P參數組：
P02=1 反饋信號(hao)選擇（根據遠程(cheng)壓力表輸(shu)出信號(hao)選擇IF或(huo)VF）
P03=3 給定信(xin)號(hao)選擇（默認為3鍵盤輸入，可以根據現場情況調節）
P04=40% 鍵盤給定信(xin)號（計(ji)算方法：P04=所(suo)需壓(ya)力/遠程(cheng)壓(ya)力表的(de)量程(cheng)*100%）
P08=0 PID故障檢測時(shi)間
