前言

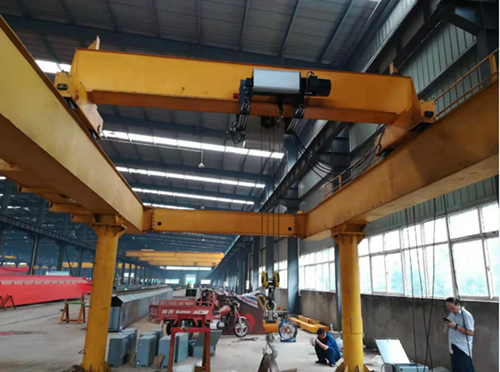

電(dian)動葫蘆(lu)是一(yi)種(zhong)特種(zhong)起重設(she)備，安裝在天車(che)、龍門(men)吊(diao)之上，電(dian)動葫蘆(lu)具有(you)體積小，自重輕(qing)，操(cao)作(zuo)簡單，使用方便等特點，用于工礦(kuang)企業，倉儲，碼頭等場所。每個電(dian)動葫蘆(lu)有(you)兩臺(tai)電(dian)機(ji)分別控制主(zhu)鉤(gou)和行車(che)，通常是使用兩臺(tai)變頻器分別控制起停調速(su)。
1.主(zhu)鉤起升電(dian)機采用較(jiao)大起動力矩(ju)錐形轉子制動異步電(dian)動機，無須外加制動器。電(dian)機負載(zai)持續率為25%
2.行車一(yi)般采用普通的(de)三相(xiang)異步(bu)電動機
原理

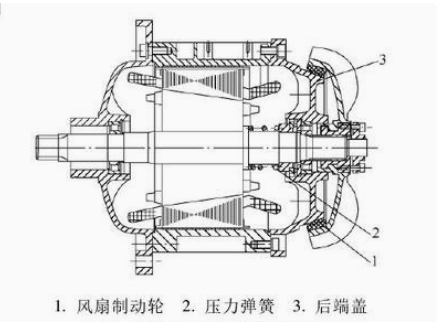

錐形(xing)轉(zhuan)子電(dian)(dian)動(dong)機定(ding)子內腔和轉(zhuan)子外形(xing)都成錐形(xing)，其(qi)錐形(xing)制(zhi)(zhi)動(dong)環(huan)(huan)鑲(xiang)嵌于風(feng)(feng)扇制(zhi)(zhi)動(dong)輪上，靜制(zhi)(zhi)動(dong)環(huan)(huan)鑲(xiang)在(zai)后(hou)端蓋上，定(ding)子通電(dian)(dian)后(hou)，產(chan)(chan)生(sheng)(sheng)旋(xuan)轉(zhuan)磁(ci)場(chang)，同(tong)時產(chan)(chan)生(sheng)(sheng)軸向(xiang)磁(ci)拉力(li)，使轉(zhuan)子軸向(xiang)移(yi)動(dong)并壓縮彈簧，使風(feng)(feng)扇制(zhi)(zhi)動(dong)輪上的(de)錐形(xing)環(huan)(huan)與靜制(zhi)(zhi)動(dong)環(huan)(huan)離開(kai)，轉(zhuan)子開(kai)始轉(zhuan)動(dong)，定(ding)子斷電(dian)(dian)后(hou)，軸向(xiang)磁(ci)拉力(li)消失，轉(zhuan)子在(zai)彈簧的(de)作用(yong)下，連(lian)同(tong)風(feng)(feng)扇制(zhi)(zhi)動(dong)輪一(yi)起復位，使動(dong)靜制(zhi)(zhi)動(dong)環(huan)(huan)接觸，產(chan)(chan)生(sheng)(sheng)摩擦力(li)矩，迫使電(dian)(dian)動(dong)機立即停轉(zhuan)。
現場狀況及(ji)技術要求
1.現場為電(dian)動葫蘆配(pei)套，主鉤電(dian)機(ji)為4.5kw,行走電機為0.64KW
2.現場(chang)要求(qiu)使(shi)用一臺變頻器分(fen)別(bie)控制兩臺電機。
葫蘆行走小車電機
|
電機類(lei)型(xing) |
電制動三(san)相異步電動機（2級電機） |
|
型號 |
ZFL15/G80F/4D71b-4-B |
|
電機功率 |
0.64KW |
|
電機(ji)額定電壓 |
380V |
|
電機額定電流 |
1.8A |
|
電機額定頻率 |
87HZ |
|
電機額定轉速 |
2490r/min |
葫蘆主勾電機
|
電(dian)機(ji)類型(xing) |
起重專用三相(xiang)異步電(dian)動機(ji)（4級電機） |
|
型號(hao) |
DTE112MIDV-4P-3X-H-2 |
|
電機(ji)功率 |
4.5KW |
|
電(dian)機額定電(dian)壓 |
380V |
|
電(dian)機額定電(dian)流 |
9.8A |
|
電機額定頻率(lv) |
50HZ |
|
電機額定轉(zhuan)速(su) |
1410r/min |
1.現(xian)場使(shi)用PI500 7R5G3變頻(pin)器一(yi)臺(tai)（專(zhuan)用軟件），用于控制兩臺(tai)電機
2.KM1/KM2用于切換兩臺電機
3.K4（DI4）用于兩組電機參數的切換(huan)，閉合時切換(huan)到行車(che)電機參數，斷開時切換(huan)到主(zhu)鉤(gou)參數
4.現場變頻器配置制(zhi)動(dong)電(dian)阻75歐/780W

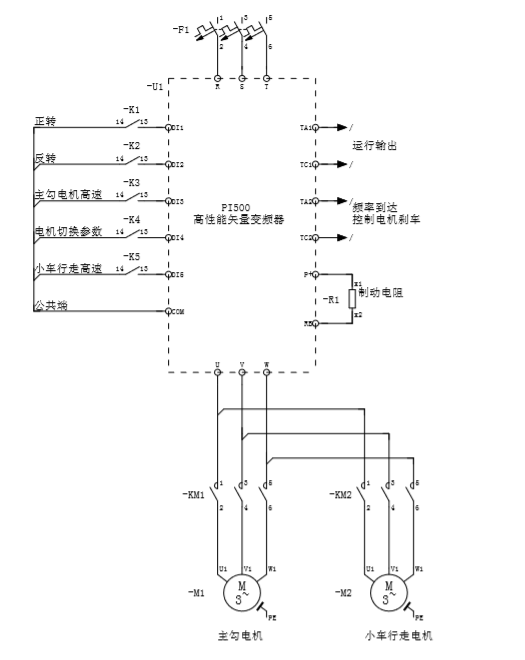

接線圖

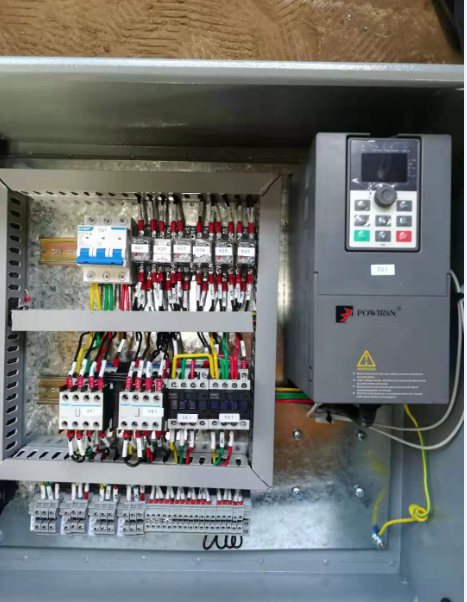

柜內圖片
產品特點：

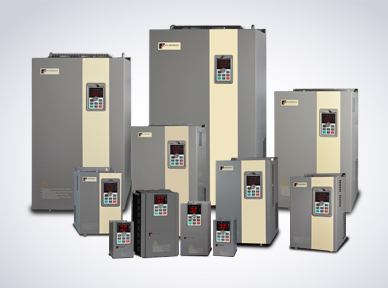

普傳(chuan)科技PI500系(xi)列變頻器具有以下(xia)顯(xian)著特(te)點：
·啟動電流小、轉矩(ju)大、對(dui)電網(wang)無沖擊；
·調速(su)系統動態響(xiang)應快、損耗(hao)小、效(xiao)率(lv)高；
·設備安裝調試(shi)簡便；
·減小噪(zao)聲、降(jiang)低電機(ji)溫升，以保護電機(ji)；
·內置制動(dong)單(dan)元，可配外部制動(dong)電(dian)阻，非(fei)常適合于頻繁制動(dong)的(de)場(chang)合；
·有專門適用于錐形電機(ji)的(de)控制參數，無需另外(wai)增加設備；
·變(bian)頻器(qi)輸(shu)出端(duan)可連接切換(huan)用的接觸器(qi)。
