一． 概述
抓斗提升機(ji)是一(yi)(yi)個通用的起(qi)(qi)重(zhong)機(ji)設(she)備，該設(she)備廣泛(fan)的應用于礦山(shan)車站港口碼(ma)頭(tou)等用于裝(zhuang)卸貨(huo)物，是港口碼(ma)頭(tou)的重(zhong)要(yao)設(she)備之一(yi)(yi)。傳統起(qi)(qi)重(zhong)機(ji)的提升機(ji)構電(dian)機(ji)都是線(xian)(xian)(xian)繞(rao)(rao)電(dian)機(ji)驅動，在線(xian)(xian)(xian)繞(rao)(rao)電(dian)機(ji)轉子回路中串(chuan)入(ru)了(le)電(dian)阻來起(qi)(qi)動電(dian)機(ji)，所以，電(dian)機(ji)的機(ji)械特(te)性變軟，并且能耗(hao)大(da)、效(xiao)率低(di)(di)，低(di)(di)速(su)時轉速(su)波動大(da)，調速(su)采用的是分級(ji)調速(su)。特(te)別是線(xian)(xian)(xian)繞(rao)(rao)電(dian)機(ji)防護等級(ji)低(di)(di)，在一(yi)(yi)些大(da)型的露(lu)天(tian)起(qi)(qi)重(zhong)設(she)備上，線(xian)(xian)(xian)繞(rao)(rao)電(dian)機(ji)易受(shou)環境(jing)的侵蝕發生故障。
近年來(lai)，隨著變(bian)(bian)頻(pin)器(qi)技術的發展，變(bian)(bian)頻(pin)器(qi)的調速性(xing)能(neng)(neng)日益(yi)成熟和完(wan)善。同時，隨著變(bian)(bian)頻(pin)器(qi)使用(yong)量(liang)的增加，變(bian)(bian)頻(pin)器(qi)的成本也大(da)大(da)降低(di)(di)。近幾年來(lai)，變(bian)(bian)頻(pin)器(qi)在起重設備上的應(ying)用(yong)也日益(yi)廣泛。為(wei)了(le)避免重物(wu)在空中靜止(zhi)狀態(tai)下低(di)(di)速提升時重物(wu)因自(zi)身重量(liang)而下降，要求(qiu)(qiu)變(bian)(bian)頻(pin)器(qi)的起動力矩(ju)及低(di)(di)速力矩(ju)足夠大(da)，并且要求(qiu)(qiu)變(bian)(bian)頻(pin)器(qi)應(ying)具有預勵磁功能(neng)(neng)，使機(ji)械抱閘打開(kai)后，電機(ji)能(neng)(neng)迅速輸(shu)出足夠的力矩(ju)，保證重物(wu)提升的要求(qiu)(qiu)。

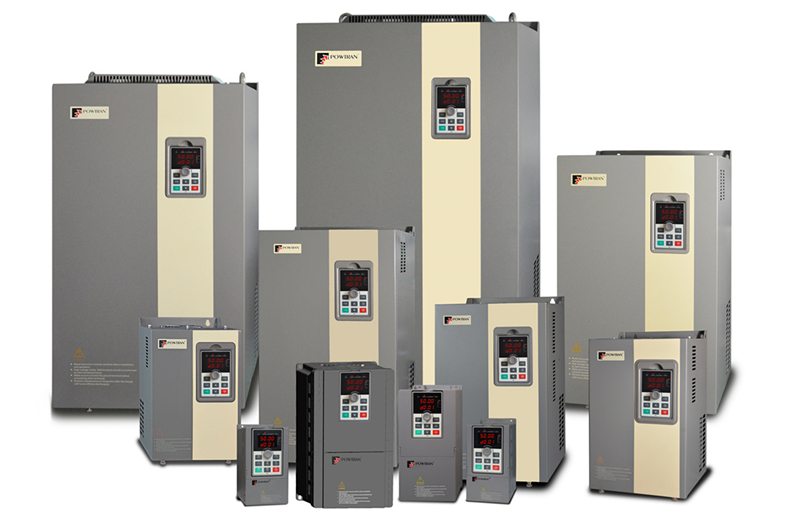

二． PI500電(dian)流矢量(liang)變頻器特點
準(zhun)確的電(dian)機(ji)(ji)參數(shu)自學習(xi)、穩速精度高、調速范圍廣、低速大(da)轉矩(ju)轉矩(ju)脈動小(xiao)、瞬時停(ting)(ting)電(dian)不(bu)停(ting)(ting)機(ji)(ji)、40℃環(huan)境溫度(du)設計獨立(li)風道、新一代節能(neng)(neng)運(yun)行(xing)、三防漆(qi)涂層(ceng)處(chu)理、全(quan)球安規認(ren)證(zheng)CE/TüV 、內(nei)置自(zi)適應PID功能(neng)(neng)模塊(kuai)、易用的上(shang)位機軟件(jian)、I/O擴展(zhan)功能(neng)(neng)、內(nei)置制動單元、支持多(duo)種通訊、高防護(hu)(hu)薄膜(mo)按鍵(jian)鍵(jian)盤、支持多(duo)種安裝方式(shi)，可(ke)法蘭(lan)安裝、可(ke)卸載(zai)式(shi)風扇，安裝維護(hu)(hu)方便、增(zeng)加(jia)了QUICK多(duo)功能(neng)(neng)鍵(jian)及鍵(jian)盤鎖定功能(neng)(neng)選擇。
三． 應用(yong)實例：
本案例抓斗機的應用(yong)是云南一家生(sheng)產飼料添加劑的企業，抓斗機用(yong)于給設備加料，原來(lai)使用(yong)的是電阻(zu)起(qi)動，現在使用(yong)我(wo)公司兩臺PI500 250G3分別控制抓斗和(he)升(sheng)降兩臺電機。經技術服務人員現(xian)(xian)場(chang)改(gai)造調試，該(gai)抓斗提升(sheng)設備設備達到了原有(you)的性(xing)能，運行穩定、可靠(kao)，低頻(pin)及高頻(pin)時(shi)均無抖動現(xian)(xian)象，滿(man)足客(ke)戶(hu)需求。
3.1.設備狀況
|
電機型號 |
40012-10 |
|
功率 |
200KW |
|
轉速 |
589r/min |
|
定子 |
380V/423A |
|
轉(zhuan)子 |
460V/253A |

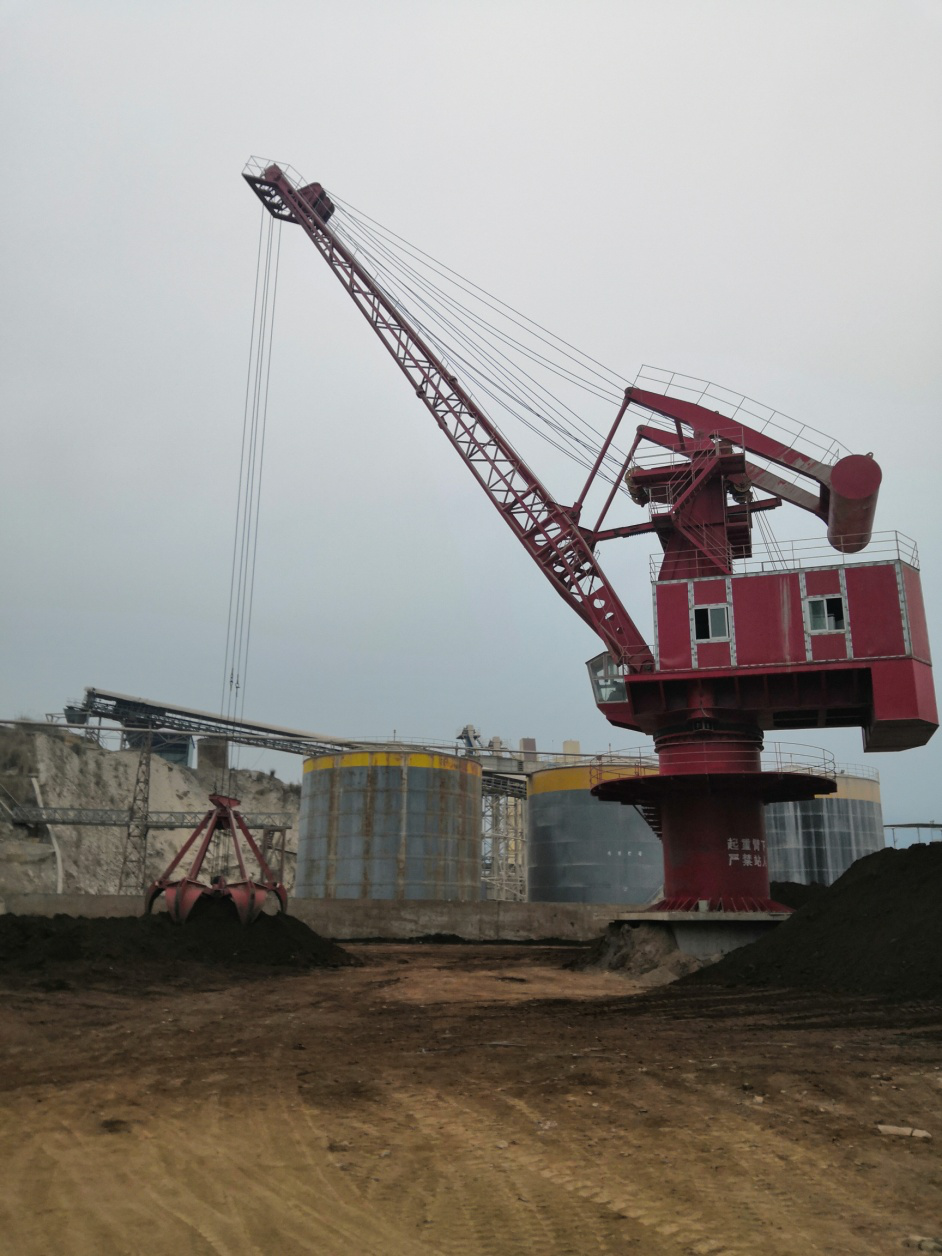

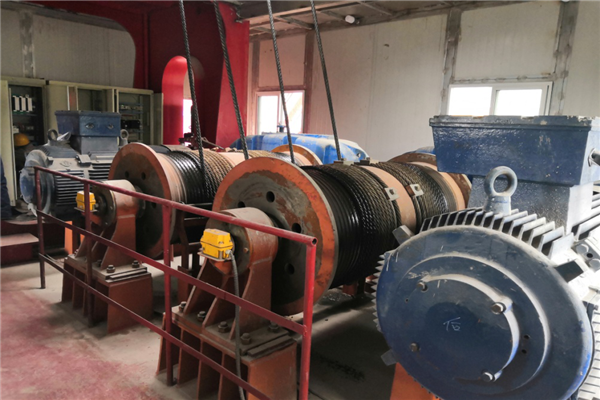

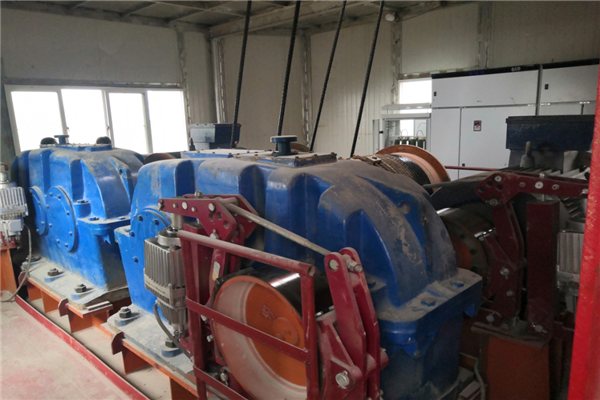

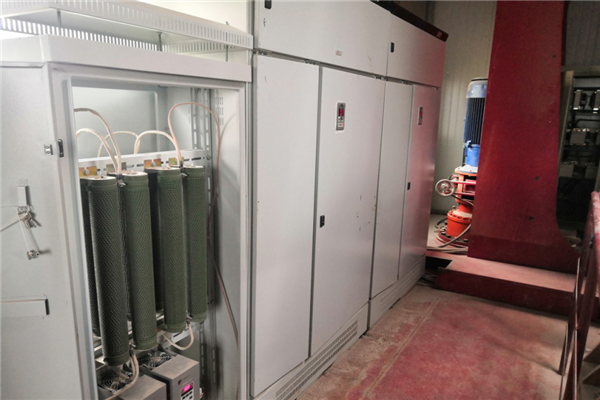

3.2.現場應用圖片：
3.3.改(gai)造狀況(kuang)：
1）.兩(liang)臺(tai)PI500 250G3變頻器共直流(liu)母線(xian)應用
2）.制動(dong)單元PB200-180-3兩(liang)臺，制動(dong)電阻35kW /4.4歐
3.4.運行(xing)控制：
1）.變頻(pin)器使用(yong)端子運行，四段速調速
2）.變頻器(qi)使用(yong)V/F控制(zhi)方(fang)式
3）.抱(bao)(bao)閘(zha)(zha)控制對起重(zhong)機械的安全起著重(zhong)要作用，為(wei)了防(fang)止打(da)(da)開(kai)抱(bao)(bao)閘(zha)(zha)時(shi)(shi)起重(zhong)機下(xia)滑 ，一(yi)般是(shi)等變頻(pin)器(qi)已有(you)一(yi)定(ding)的頻(pin)率輸(shu)出時(shi)(shi)才打(da)(da)開(kai)抱(bao)(bao)閘(zha)(zha)，利用PI500變頻(pin)器(qi)的多(duo)功能(neng)輸(shu)出端(duan)子頻(pin)率到達輸(shu)出功能(neng)，通過參數設定(ding)實現延(yan)時(shi)(shi)打(da)(da)開(kai)抱(bao)(bao)閘(zha)(zha)。使抱(bao)(bao)閘(zha)(zha)打(da)(da)開(kai)時(shi)(shi)，變頻(pin)器(qi)已有(you)一(yi)定(ding)的頻(pin)率輸(shu)出給(gei)電機，保證電機在抱(bao)(bao)閘(zha)(zha)打(da)(da)開(kai)時(shi)(shi)有(you)足(zu)夠(gou)的輸(shu)出力(li)矩，防(fang)止重(zhong)物的下(xia)滑。延(yan)時(shi)(shi)時(shi)(shi)間及(ji)延(yan)時(shi)(shi)輸(shu)出頻(pin)率根據現場的實際情況(kuang)設定(ding)
4）.抓(zhua)斗和提升(sheng)兩臺電機(ji)同時工作，抓(zhua)斗的張合電流245A左右(you)(you)，提升(sheng)和下降運行電流在358A左右(you)(you)。
四． 總結(jie)
該設備(bei)使用PI500系列(lie)變(bian)頻器，設備運行平穩，起動、停止、加速、減速平滑(hua)穩定，起動電(dian)流小，噪音(yin)低，節省能(neng)源，達(da)到客戶的使用要求。
