摘要：國內的一些特大型城市為了降低大氣(qi)污染指數已出臺相(xiang)關鼓(gu)勵使用電鍋(guo)爐的政策。針對于波峰波谷用(yong)電的地(di)區，電加(jia)熱鍋爐可以(yi)在波谷時進行加(jia)熱蓄(xu)熱，供白天(tian)用電高峰(feng)時使用，即(ji)"削峰填(tian)谷"。 本(ben)文主要介紹了(le)電(dian)加熱(re)鍋爐的工作(zuo)原理及應用現狀；重點介紹了(le)普傳(chuan)科技(ji)在線軟起在電(dian)加熱(re)鍋爐上的應用情(qing)況。通過全自動(dong)智能化控制技(ji)術，實現了(le)低損(sun)耗、無(wu)污染、易維護的改造目的。
關鍵詞：在(zai)線(xian)軟(ruan)起；電加熱鍋爐；PLC；觸摸屏
一、概述
電(dian)加熱鍋爐(lu)主要由鍋爐(lu)本體和電(dian)控箱及(ji)控制(zhi)系統組成。電(dian)加(jia)熱(re)鍋爐不需要采用(yong)燃燒的方式將化學能轉化為熱能,也就不(bu)需要供應燃(ran)燒所需的空氣(qi)和燃(ran)料,不會(hui)排放有害氣體及(ji)灰(hui)渣,完全符合環保要求，隨著有限能源(例如:煤(mei)炭(tan)資源)的(de)減少和大(da)幅度漲價，電加熱鍋爐作為(wei)新興(xing)的(de)鍋爐設備越來(lai)越受到大(da)家(jia)的(de)認(ren)可(ke). 其特點是環保、清潔、無污(wu)染、無噪音、全自動控制。
二、工作原理(li)
電加熱鍋爐(lu)品種很多，其分類一般(ban)按電熱元件的形(xing)式(shi)來劃分，有電阻(zu)式(shi)、電極式(shi)和電膜(mo)式(shi)。下面主要以電阻(zu)式(shi)來做以說明。
電阻式(shi)是(shi)采(cai)用(yong)高(gao)阻抗管形電熱元件,接通電源后,管形(xing)電熱(re)(re)元件產(chan)生高(gao)熱(re)(re)使水成為熱(re)(re)水或蒸汽。管形(xing)電熱(re)(re)元件由金屬外殼、電熱(re)(re)絲和(he)氧(yang)化續三(san)者組成。該種元件的優點是水中不(bu)帶(dai)電,使用(yong)較為(wei)安全(quan),對(dui)水質也不造成污(wu)染。問題是(shi)鍋爐容量的增大依(yi)靠管形電熱(re)元件的數量來(lai)實(shi)現,并按投運數量來(lai)調節鍋爐負荷。因此(ci),這(zhe)種鍋爐的容量(liang)受到電熱(re)元件結構布置的限制。客(ke)戶現場采用的就是這(zhe)種電阻式的加熱(re)元件。2噸的(de)鍋爐采用48個30KW的電加熱管（3~ 380V），5噸的鍋(guo)爐采(cai)用48個75KW的電加熱(re)管。
電加熱(re)(re)(re)爐根據加熱(re)(re)(re)方式不(bu)同，又分為：電蒸(zheng)汽加熱(re)(re)(re)爐和電熱(re)(re)(re)水加熱(re)(re)(re)爐，其(qi)采(cai)用的加熱(re)(re)(re)管(guan)材質(zhi)也不(bu)同

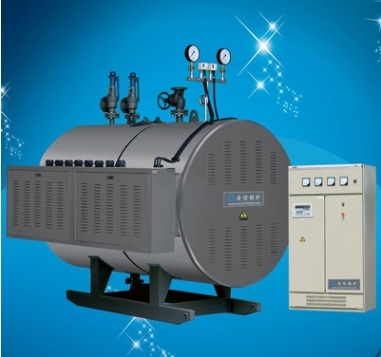

折疊電(dian)蒸汽鍋爐：優(you)質電(dian)熱(re)絲外套加(jia)厚不銹(xiu)鋼管，管內填充(chong)高(gao)純度二(er)氧化鎂粉，電(dian)加(jia)熱(re)管使用壽命長(chang)。每(mei)組電(dian)熱(re)元件(jian)采用法蘭連接，具有(you)結構簡單，機械強度高(gao)，安(an)全可靠，更換方便(bian)等特點。
電(dian)熱(re)(re)(re)(re)水(shui)鍋爐：采用先(xian)進的陶瓷(ci)電(dian)加熱(re)(re)(re)(re)管，外套優質無縫鋼管，能夠(gou)有效防(fang)止水(shui)垢干擾，使用壽(shou)命(ming)長。吸(xi)熱(re)(re)(re)(re)構(gou)造采用計(ji)算機(ji)優化設計(ji)，完全(quan)優化了受熱(re)(re)(re)(re)面(mian)換熱(re)(re)(re)(re)系數，熱(re)(re)(re)(re)效率極高，達98%以上(shang)。大大降(jiang)低電能損耗。
三、普傳科技在線軟起動(dong)器控制特(te)點(dian)（以五噸(dun)電加熱爐(lu)為例）

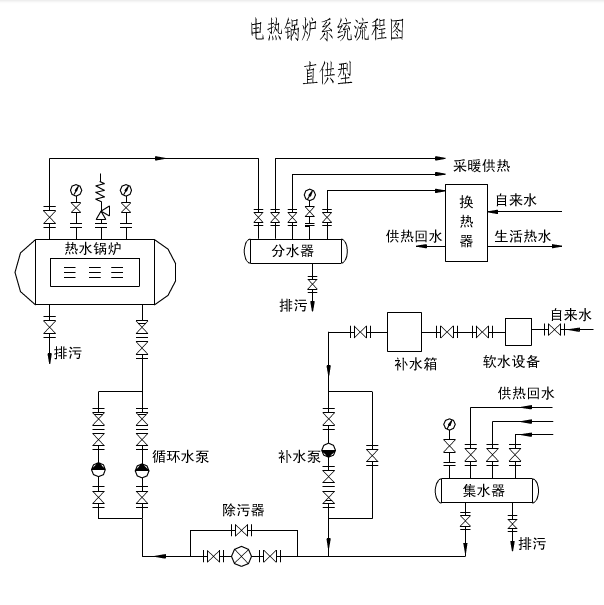

客(ke)戶現場的電加(jia)熱(re)爐為電熱(re)水加(jia)熱(re)爐，大致構造如下(xia)圖所示：
1、該(gai)鍋爐(lu)根(gen)據(ju)現場情況(kuang)由設計之初的真空電(dian)加熱鍋爐(lu)改為(wei)常壓電(dian)加熱鍋爐(lu)。
1）真(zhen)空鍋(guo)爐(lu)對真(zhen)空度(du)有較高(gao)的要求，對鍋(guo)爐(lu)的密閉性(xing)、真(zhen)空泵及(ji)電(dian)磁閥的要求也比(bi)較高(gao)，而且密閉容器的安全也是(shi)重中之重，而常壓鍋(guo)爐(lu)直通大氣，象燒開水一樣簡(jian)單，安全性(xing)要比(bi)真(zhen)空鍋(guo)爐(lu)要高(gao)
2）在(zai)真空設備保持良好的情(qing)況下真空鍋(guo)爐和常(chang)壓(ya)鍋(guo)爐的熱效率(lv)相當(dang)，但是后期的維(wei)護成本(ben)要比常(chang)壓(ya)鍋(guo)爐高， 常(chang)壓(ya)鍋(guo)爐的維(wei)護更(geng)方便，后期運(yun)行更(geng)穩定，所以客(ke)戶(hu)結(jie)合使用現場(chang)為(wei)學校及(ji)后期維(wei)護等(deng)考(kao)慮，將鍋(guo)爐改(gai)為(wei)常(chang)壓(ya)鍋(guo)爐運(yun)行。
2、全(quan)自動(dong)智能化控制技術，無(wu)需專人值守(shou)。工(gong)作方式靈活，可設置(zhi)為手動(dong)或自動(dong)方式。手(shou)動方(fang)式(shi)可以分(fen)別(bie)啟停(ting)(ting)單組的(de)(de)電加(jia)熱管(guan)及循環泵、補水泵，方(fang)便設備的(de)(de)初期(qi)調試(shi)；自動方(fang)式(shi)可以根(gen)據外部溫(wen)度(du)、水位信號的(de)(de)采集，通(tong)過(guo)與設定溫(wen)度(du)的(de)(de)比較來控制電加(jia)熱管(guan)的(de)(de)起停(ting)(ting)組數，通(tong)過(guo)電加(jia)熱管(guan)啟動組數的(de)(de)控制來達到供暖溫(wen)度(du)的(de)(de)要求。
3、該電加熱鍋爐共48個電加熱管（AC380V，75KW），分(fen)為12組，每4個一(yi)組，由一(yi)臺軟起動(dong)器控制，啟(qi)動(dong)時(shi)，根(gen)據(ju)參數設(she)定(ding)的初期啟(qi)動(dong)組數，先啟(qi)動(dong)，然后再根(gen)據(ju)參數設(she)置(zhi)的啟(qi)動(dong)時(shi)間(jian)間(jian)隔及溫度采取步進(jin)式啟(qi)動(dong)電(dian)加熱(re)管。
4、該系(xi)統對供水溫度進(jin)行自動控制，可(ke)在負荷溫度變化時(shi)對電加熱管(guan)、補水泵、循環(huan)泵(beng)進行自動啟停控制。
5、具(ju)備(bei)齊全(quan)的(de)多(duo)項保(bao)(bao)護(hu)(hu)(hu)功(gong)能，漏(lou)電保(bao)(bao)護(hu)(hu)(hu)、缺水(shui)保(bao)(bao)護(hu)(hu)(hu)、接地保(bao)(bao)護(hu)(hu)(hu)、過(guo)流保(bao)(bao)護(hu)(hu)(hu)、電源保(bao)(bao)護(hu)(hu)(hu)等，鍋爐自動保(bao)(bao)護(hu)(hu)(hu)，安全(quan)到家。
6、每組(zu)電熱(re)元件(jian)采用法蘭連接(jie)，具有結構簡單，機械強(qiang)度高(gao)，安全可靠，更換方便等特(te)點。
四、電加熱鍋爐控制選(xuan)型

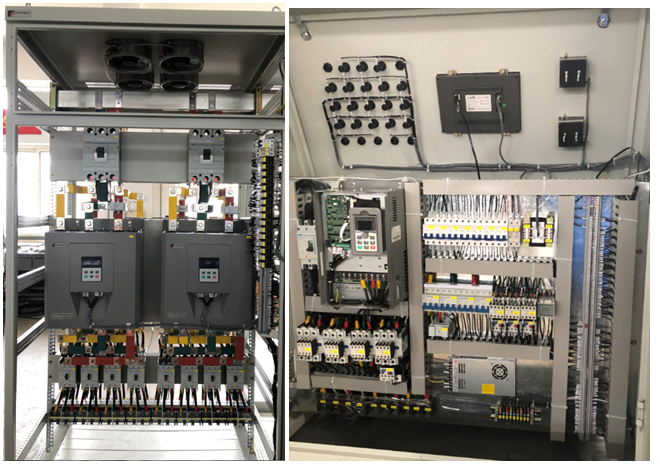

1、每(mei)個電加熱管(guan)的規格為AC380V，75KW，共48個，選用普傳(chuan)科技的(de)在線軟起動器PS5300 320G3*12臺，每臺分(fen)別帶4個電加(jia)熱(re)管。
2、循環(huan)泵為18KW，采用變頻控制，選用PI500 018G3，根據管(guan)網(wang)的(de)溫度情況調整循環泵的(de)轉速，來調節管(guan)網(wang)的(de)流量(liang)，變(bian)頻器輸出頻率通過鍵盤(pan)電(dian)位器調整。現場電(dian)機為一(yi)用(yong)一(yi)備。
3、補水泵2臺(tai)，都為4KW，采用工頻控制，分別(bie)為鍋爐和(he)管(guan)道補水。
4、補(bu)水(shui)箱采(cai)用(yong)浮球開關自動(dong)補(bu)水(shui)。

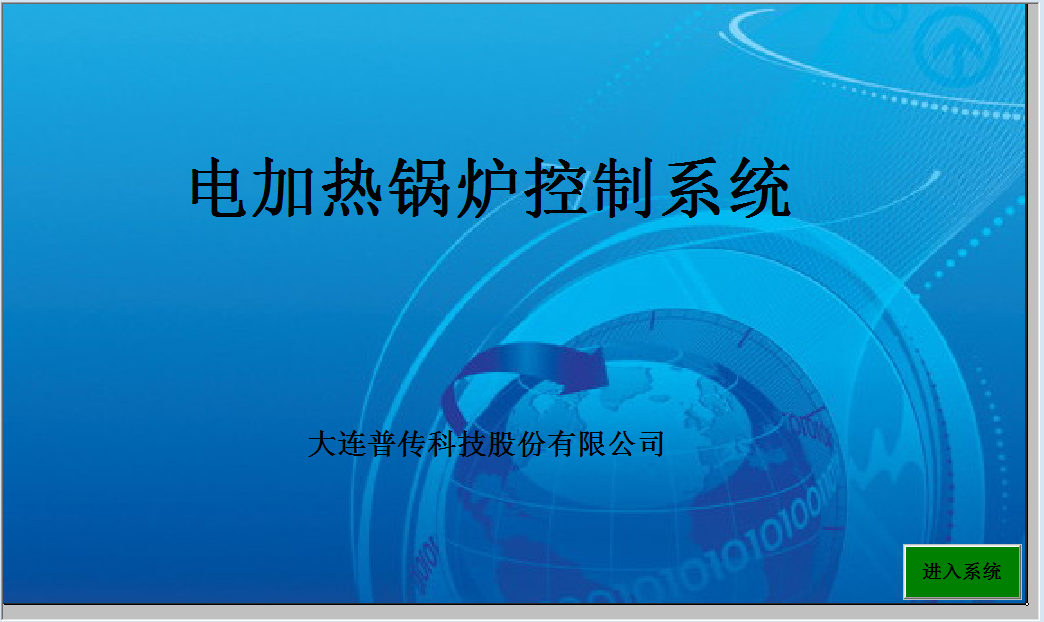

5、為使(shi)客戶操作方便以及(ji)運行溫度(du)控制更靈活，主控只部(bu)分(fen)采用了觸摸屏+西(xi)門子PLC的控制(zhi)方式(shi)，為(wei)完成溫度、壓力(li)等(deng)信號(hao)的采集，使用了A/D、和PT100的(de)擴展模(mo)塊(kuai)。所有的(de)參數(shu)設置及鍋爐(lu)實(shi)時監控參數(shu)都在觸摸屏(ping)上進行操作(zuo)和顯示。
五(wu)、電加熱鍋爐(lu)采用軟(ruan)起控制(zhi)的(de)優點
1、用(yong)軟起帶電(dian)加熱管啟動(dong)，可以減(jian)少數量(liang)較多電(dian)加熱管同時啟動(dong)時電(dian)流(liu)(liu)(liu)對(dui)電(dian)網的沖擊，電(dian)流(liu)(liu)(liu)平穩。在線起停，去掉了交(jiao)流(liu)(liu)(liu)接觸器的使(shi)用(yong)，使(shi)維護更加方便。
2、電(dian)力(li)作為能(neng)源加熱鍋爐(lu)中的載體(ti)不會有任何污染物的排放(fang)，且熱效率(lv)高，可達到98%以上，國內(nei)的一些特大(da)型城市(shi)為了降低(di)大(da)氣污染指數已出(chu)臺相關鼓勵使(shi)用電鍋(guo)爐(lu)的政策(ce)。對于波(bo)峰波(bo)谷(gu)用(yong)電的地區，電加(jia)熱鍋(guo)爐可以在波(bo)谷(gu)時進行加(jia)熱蓄熱，供白天(tian)用電高峰(feng)時使用，即"削峰填(tian)谷"。
3、環保運行，無(wu)噪音(yin)，無(wu)污染(ran)，熱效率高(熱(re)效(xiao)率大于95%)，散熱 損(sun)耗(hao)小。
4、全自動智能化(hua)控制(zhi)技術(shu)，無需人員值守。
5、鍋(guo)爐占地(di)面積小，節省(sheng)場地(di)。
6、全自(zi)動(dong)電加熱鍋爐廣泛適用于醫院、學(xue)校、紡織廠(chang)(chang)(chang)(chang)(chang)(chang)、服裝廠(chang)(chang)(chang)(chang)(chang)(chang)、服裝超市、制(zhi)(zhi)(zhi)衣(yi)廠(chang)(chang)(chang)(chang)(chang)(chang)、干洗(xi)店(dian)、飯店(dian)、酒(jiu)店(dian)、饃店(dian)、賓館、食(shi)堂、餐(can)廳(ting)、食(shi)品廠(chang)(chang)(chang)(chang)(chang)(chang)、飲(yin)料廠(chang)(chang)(chang)(chang)(chang)(chang)、豆制(zhi)(zhi)(zhi)品廠(chang)(chang)(chang)(chang)(chang)(chang)、肉(rou)制(zhi)(zhi)(zhi)品廠(chang)(chang)(chang)(chang)(chang)(chang)、罐(guan)頭廠(chang)(chang)(chang)(chang)(chang)(chang)、酒(jiu)廠(chang)(chang)(chang)(chang)(chang)(chang)、制(zhi)(zhi)(zhi)藥廠(chang)(chang)(chang)(chang)(chang)(chang)、包裝廠(chang)(chang)(chang)(chang)(chang)(chang)、建材廠(chang)(chang)(chang)(chang)(chang)(chang)、涂料廠(chang)(chang)(chang)(chang)(chang)(chang)、美容院、洗(xi)浴中心、桑拿(na)、蒸房等場所。
